射頻同軸連接器可以使傳輸系統的元件效果怎么樣
發布時間：2019-6-28 10:59:09 來源: 瀏覽次數：
摘要：根據射頻同軸連接器的定義它是傳輸線的一個部分，借助于它，可以使傳輸系統的元件（電纜）接上或脫開，它與電力連接器不同，電力連接器用于低頻
上一篇我們送上的文章是什么是同軸連接器的自鎖功能，如何選擇為了更加全面的介紹射頻同軸連接器、同軸連接器、光纖連接器各項性能、規格、參數等等，我們將持續發布最新知識，幫助大家了解更多的信息。

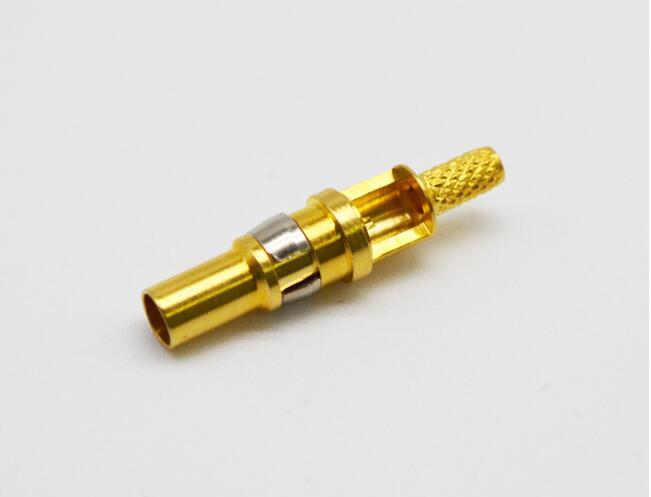

根據射頻同軸連接器的定義它是傳輸線的一個部分，借助于它，可以使傳輸系統的元件（電纜）接上或脫開，它與電力連接器不同，電力連接器用于低頻（一般為60赫茲）電氣信號，而射頻連接器是用于傳輸射頻能量，其頻率范圍很寬，可達18*109赫/秒（18GHZ）甚至更高。射頻連接器的典型用途包括先進的雷達、車船通信、數據傳輸系統及航天設備以及高溫風機等。同軸連接器的基本結構包括：中心導體（陽性和陰性的中心接觸件）；然后，外面是介電材料，或稱絕緣體，好象在電纜中一樣； 后是外接觸件。這個外面部分起著如同電纜外屏蔽層一樣的功能，即傳輸信號、作為屏蔽或電路的接地元件。
1.射頻同軸連接器（以下簡稱RF連接器）通常被認為是裝接在電纜上或安裝在儀器上的一種元件，作為傳輸線電氣連接或分離的元件。它屬于機電一體化產品。簡單的講它主要起橋梁作用。同其它電子元件相比，RF連接器的發展史較短。1930年出現的UHF連接器是 早的RF連接器。到了二次世界大戰期間，由于戰爭急需，隨著雷達、電臺和微波通信的發展，產生了N、C、BNC、TNC、等中型系列，1958年后出現了SMA、SMB、SMC等小型化產品通常將同軸連接器分為三個級，請分別寫出三個級的定義：0級——用來對1級和2級連接器進行反射系數測量的一種精密制造的具體類型連接器，對測量結果引起的誤差可以忽略不計1級——按頻率變化來規定反射系數極限值的一種連接器，通常所規定的尺寸公差不比相應的2級連接器嚴格，但是需要保證連接器滿足反射系數的要求時，制造商有責任選擇較嚴的公差。
2.2級——采用較寬的容許尺寸偏差（公差）制造，但仍然能夠保證 低限度的規定性能和配合性的一種連接器。我公司所生產的7/16、N和SMA三種產品分別為幾級/16型為2級、N型為2級、SMA為1級 4.3在射頻連接器總規范中，推薦了哪兩組氣候類別為射頻連接器的優先氣候類別40/085/21即：低溫-40℃，高溫85℃，穩態濕熱暴露天數21天55/155/56即：低溫-55℃，高溫155℃，穩態濕熱暴露天數56天。
3.在射頻連接器中通常將射頻連接器分為三種試驗類別，請分別寫出三種試驗類別的定義：a.（實驗類別1）類——具有射頻電纜入口的連接器?b.（實驗類別2）類——在兩端具有插合面的轉接器c.（實驗類別3）類——不適用于反射系數測量的連接器4.5對于射頻連接器的性能，主要分為哪三種性能，請分別列出各種性能中的四種：a.電氣性能：如特性阻抗、反射系數（電壓駐波比）、接觸電阻、絕緣電阻。b.機械性能：如中心接觸件固定性、校準保持力、電纜固定裝置抗電纜。
光纖連接器按傳輸媒體到效果怎么計算在下一篇繼續做詳細介紹，如需了解更多，請持續關注。
